首先这个系列一定是有 v2.0 的,因为最近我又花了巨资开始折腾设备,只不过可能凑齐所有设备要个把月后了,所以今天先记录下我家整个万兆计划 v1.0 版本的设计和实现落地。如果有需要的朋友也可以参考这个计划来构建自家的万兆网络。
写在前面的话
当我们在讨论万兆网络的时候再琢磨能不能省钱啊这种意义就不大了,要我说结论就是不仅花钱而且很花精力。理论上来说不管是中国还是坡县,1G 基本是 WAN 口标配,对家庭内部来说 2.5G/5G 的设备其实也不便宜(毕竟最终你还要折腾不是)。另外是有了 nas 后你想把 nas 当本地盘用肯定会上 nvme 加速,你这一加速内网带宽就不够了,因此你只能选择上万兆。可选设备要么就是小型企业设备,要么就是黄鱼淘货。而且如果搞 Mikrotik 这种专业设备的话还是挺花精力的,总之这不是一件容易事。

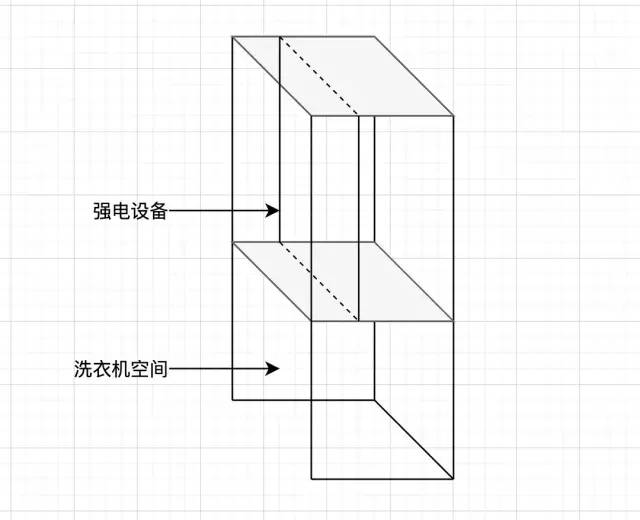

对于坡县来说,比起中国的毛坯房可以埋光纤或者屏蔽 Cat 7 一类的网线,县里的 Condo 基本精装毫无办法,不过新一点的至少也是超 6 起步,也算有了物理的万兆基础。但要注意的是县里的强电箱一般比较奇葩,为了「更容易」操作浪费了很多设备柜的「净深」,如下图所示:
可以看到洗衣机空间的净深是大于上面设备柜的,设备柜加了个板子在柜子中间把强电设备装在了上面。这样的坏处一是浪费了柜子净深,二是这个深度你是放不下 1U 设备的,只能选择买一些小型家用路由交换机等,自然也就达不到我的目的了。
于是,我又又又花了一笔巨资重做了整个设备柜,去掉了这个横在柜子中前部的背板,请了电工把所有强电设备后移装在了墙上(县里的电工需要持证上岗,人工费极贵)。这样前部空间就足够我放若干服务器级别的设备了。
设备选择
在我的理念里面,WIFI 6 配置 1G 有线出口就是脑子不太好使,WiFi 6在 160MHz 信道宽度下,单流最快速率为1.2Gbps,理论最大数据吞吐量9.6Gbps,你那个 1G 有线 uplink 能有啥用。就算主流的现在就做到 5.4 Gbps 也是远超千兆有线网络吞吐的,那怎么办?
不得不说 CHH 还是豪横,只要钱给够,可以看这个帖子「真全屋万兆WIFI6? 华为AP7060DN+AC9700S-S 万兆WIFI6组网分享」,它指了一条用华为企业级 AP+AC 方案的明路。在 2022 的当下,华为的 AirEngine 依然是我看到的唯一选择,至于价格嘛,告辞。
因此我还是打算采用 WIFI 5 的布局,802.11ac 提供的带宽足够了,就你这小手机上基本没区别。至于电脑,我又又又又又用钞能力买了少数带万兆口的 EATX 板子,直接走万兆有线去了。未来如果像华为这种 WIFI 6 + 万兆的设备价格降下来的话,再换就是。反正 AP+AC 的结构换 AP 是个很容易的事情。
确定好 AP+AC 结构后就开始选设备,我不是折腾党,直接就选了 Unifi 的 Dream Machine Pro 做主路由器,8x1G + 1G Wan + 10G Wan + 10G Lan 能满足未来出入口流量的需求(毕竟县里真的是有 10G Wan 套餐的)。8 个低速口唯一的问题就是不带 POE,用来跑一些低速设备比如 DNS 旁路由一类的也挺实用的。加上 Unifi 是软 AC,还能省一个 AC 位。
AP 的话自然就是 Unifi 的 FlexHD 了,还是因为县里都是精装修,要顶埋线的话那得下血本把房子拆成毛坯。FlexHD 就像个可乐罐子往墙上一粘,也没那么突兀。至于为啥是 WIFI 5 我也解释过了,至少当下环境下 WIFI 5 完全足够用。
本身我自己是有一台群晖 DS1618 的,本来只能在 10G NIC 和 2 NVME 二选一,没 NVME 10G 没意义,有 10G 没 NVME 也跑不满。20年闲得无聊的时候想升级到最新板载万兆的 DS1621 ,没想到群晖出了一款 2 NVME + 10G 的 E10M20-T1,一下子解决了这个问题。
为了主 PC 和 NAS 能跑有线万兆满速,在核心交换机选择上,既要 POE(给 AP 供电)又要万兆 Unifi 恰好有一款 US-XG-6POE。基本上你找这个规格的交换机只有他家有这个,4 个 RJ45 口分别是 nas, pc, AP1, AP2。所以只要未来某个时候 WIFI 6 AP 成熟后只要换 AP 就能实现全屋所有设备万兆互联。
在 DNS 和旁路由的选择上,采用了 Odroid H2+ 这台小机器,当时看中的就是这 2 个 2.5G 的接口,但没想到遇到了不少的坑。一个是 Exsi 没有 Realtek 8125B 这块芯片的驱动,即便采用第三方的各种解决方案要么掉速,要么跑不到 2.5G。换成 PVE 后由于芯片太新,走 PCI Passthrough Ubuntu 又识别不了,得更新内核到 5.10+,还时不时抛出一些内核错误。总之计划很宏大,现实很骨感,最后旁路由也没跑,就跑了个 nginx, plex 和 dns。这个 Plex 还没法用上服务端解码 4K,毕竟 CPU 太弱了。所有进我家内网应用的流量会打到了 nginx,配置好了 letsencrypt 后全内网 https 化。

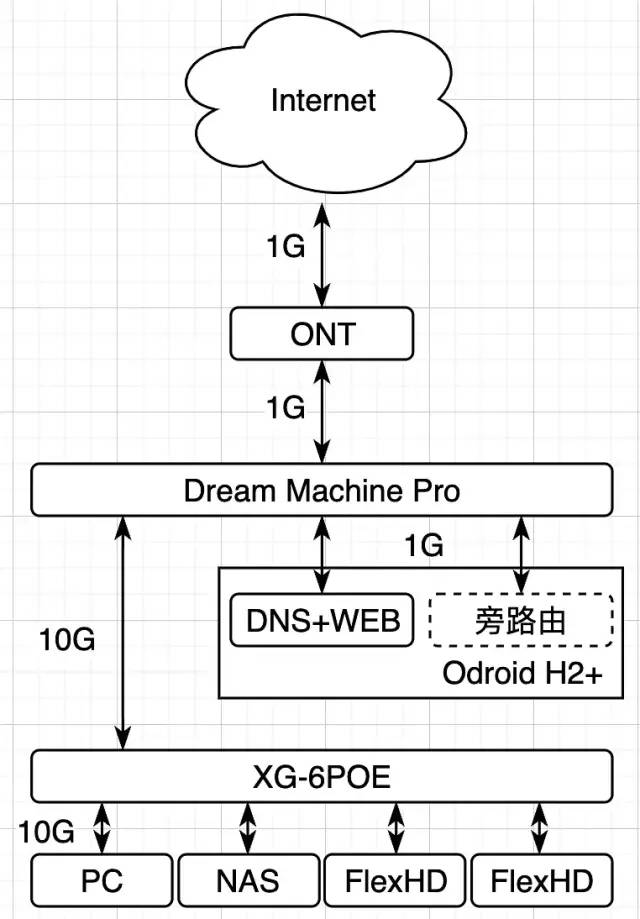

最后整个拓扑图如下:
尾声

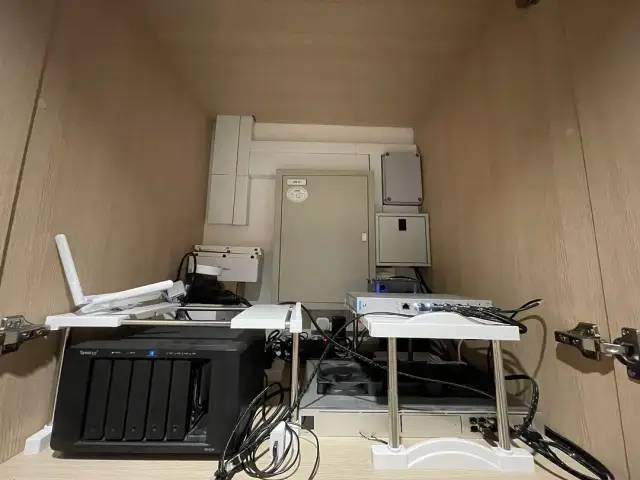

至此整个第一代万兆局域网完工,但由于 Odorid H2+ 的问题 AIO 实际上没有起到 All in one 的作用。比如我想跑 Home Assistant 就搞起来比较麻烦,毕竟 CPU 也菜得抠脚。当然布局也是比较奇葩,所有的设备都丢在强电箱空间内,买了个 PWM 调速器,接上了之前 PC 换下来的 3 个 14mm PC 风扇散热,环境非常恶劣。得亏这群设备耐操,目前运行一切正常。
于是苟了 2 年后,大规模升级开始了!
